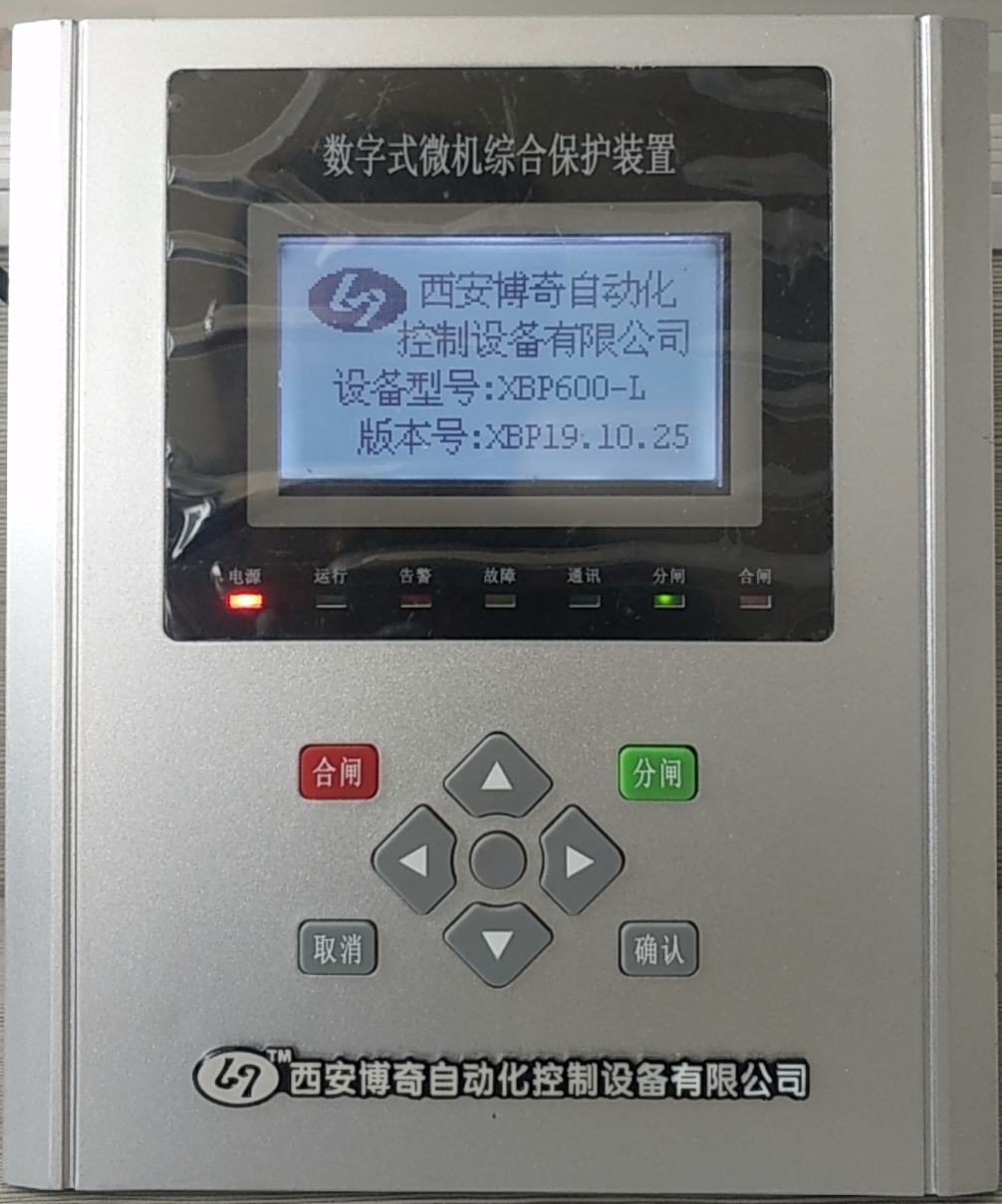

XBP600 系列微机综合保护装置是专门针对10KV电压等级的线路和主设备开发的变电站自动化产
品。具有保护、控制、告警、等多种功能。并且外观时尚、精巧、实用性强、性能稳定、使用操作维护简单、抗干扰能力强、性价比高。是构成10kV/6kV智能化开关柜的核心保护监控元件。
XBP600 系列装置具有以下特点：
●友好的人机界面，LCD全中文显示，可显示主接线示意图、测量、告警等信息。
●具有高可靠性。元件采用工业级CMOS芯片，在机箱设计、电源设计、电路设计上总体考虑了电磁兼容性、抗干扰能力。
●可同时保存42条SOE记录，可记录事件的发生时间、类型及动作值。并具有掉电不丢失功能。
●完善的自检体系，包括对RAM、定值、继电器、AD通道及测量通道系数的检测。
●装置性价比高，体积小，特别适合于分散安装在开关柜上。
●全功能线路保护可适用于进线、出线、母线联络、变压器出线、电动机出线、电容器出线等多种开关柜，共具备16种常用保护。
XBP600 系列微机综合保护装置功能配置表
表1
|
装置型号 |
XBP600-L |
XBP600-PT |
|
适用电压等级 |
35KV及以下 |
35KV及以下 |
|
装置名称 |
全功能线路微机综合保护装置 |
电压互感器微机综合保护装置 |
|
速 断 |
● |
|
|
限时速断 |
● |
|
|
定时过流 |
● |
|
|
过负荷告警 |
● |
|
|
负序过流 |
● |
|
|
反时限过流 |
● |
|
|
零序过流 |
● |
|
|
零序过压告警 |
● |
|
|
低电压保护 |
● |
● |
|
过电压保护 |
● |
● |
|
重 合 闸 |
● |
|
|
加速跳 |
● |
|
|
高温告警 |
● |
|
|
超温跳闸 |
● |
|
|
轻瓦斯告警 |
● |
|
|
重瓦斯跳闸 |
● |
|
|
低频减载 |
● |
|
|
PT切换时间 |
|
● |
|
PT断线告警 |
● |
● |
|
接地告警 |
|
● |
|
合闸回路断线告警 |
● |
|
|
跳闸回路断线告警 |
● |
|
|
RS485通讯 |
● |
● |
|
分合闸自保持功能 |
● |
|
|
装置自检 |
● |
|
说明：1、标注有 ● 的表示对应的保护装置具备此功能；
2、若有特殊保护要求，请在技术确认表上注明，可按照用户技术要求制作。
3、分合闸自保持功能仅适用于控制回路电源为直流220V时。
XBP600系列微机综合保护装置开孔及外形尺寸
1、外形尺寸：194mm（高）*164.5mm(宽)*93mm(深)
2、开孔尺寸： 170mm（高）*140mm(宽)
|
