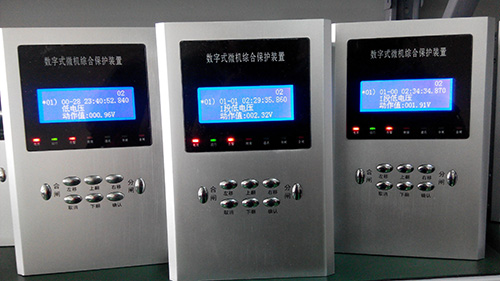

一、XBP200/300系列装置（适用于10KV/6KV电压等级的自动化产品）
|
型号 |
名称 |
|
XBP200/300-JL |
进线微机综合保护测控装置 |
|
XBP200/300-CL |
出线微机综合保护测控装置 |
|
XBP200/300-TP |
变压器微机综合保护测控装置 |
|
XBP200/300-C |
电容器微机综合保护测控装置 |
|
XBP200/300-M |
电动机微机综合保护测控装置 |
|
XBP200/300-ML |
母联微机综合保护测控装置 |
|
XBP200/300-PTB |
PT监控并列及切换装置 |
|
XBP200-JLZT |
进线备自投微机综合保护测控装置 |
|
XBP200-MLZT |
母联备自投微机综合保护测控装置 |
二、XBP200/300系列微机综合保护测控装置功能配置表
XBP系列微机综合保护测控装置功能配置表
|
装置型号 |
XBP300-JL |
XBP300-CL |
XBP300-TP |
|
适用电压等级 |
35KV以下 |
|
装置名称 |
进线微机
综合保护测控装置 |
出线微机
综合保护测控装置 |
变压器微机
综合保护测控装置 |
|
速 断 |
● |
● |
● |
|
限时速断 |
● |
● |
● |
|
定时过流 |
● |
● |
● |
|
过 负 荷 |
|
|
|
|
负序过流 |
|
|
|
|
反时限过流 |
● |
● |
● |
|
零序过流 |
● |
|
● |
|
零序过压 |
● |
● |
● |
|
低电压保护 |
● |
|
|
|
过电压保护 |
|
|
|
|
重 合 闸 |
|
● |
|
|
后加速跳 |
|
● |
|
|
备 自 投 |
|
|
● |
|
高温告警 |
|
|
● |
|
超温跳闸 |
|
|
● |
|
轻瓦斯告警 |
|
|
● |
|
重瓦斯跳闸 |
|
|
|
|
低频减载 |
|
|
|
|
PT切换时间 |
|
|
|
|
PT断线告警 |
|
|
● |
|
接地告警 |
|
|
|
|
合闸回路断线 |
● |
● |
● |
|
跳闸回路断线 |
● |
● |
● |
|
RS485通讯 |
|
|
|
|
电流测量功能 |
|
|
|
|
防 跳 |
|
|
|
|
自保持功能 |
|
|
|
|
装置自检 |
|
|
|
|
装置型号 |
XBP300-C |
XBP300-M |
XBP300-PT |
XBP300-ML |
|
适用电压等级 |
35KV以下 |
|
装置名称 |
电容器微机
综合保护测控装置 |
电动机微机
综合保护测控装置 |
PT切换及并列
微机综合保护测控装置 |
母联分段微机
综合保护测控装置 |
|
速 断 |
● |
● |
|
● |
|
限时速断 |
|
|
|
● |
|
定时过流 |
● |
● |
|
● |
|
过 负 荷 |
|
● |
|
|
|
负序过流 |
|
● |
|
|
|
反时限过流 |
|
|
|
● |
|
零序过流 |
|
● |
|
● |
|
零序过压 |
● |
|
|
● |
|
低电压保护 |
● |
● |
● |
|
|
过电压保护 |
● |
|
● |
|
|
重 合 闸 |
|
|
|
|
|
后加速跳 |
|
|
|
|
|
备 自 投 |
|
|
|
|
|
高温告警 |
|
● |
|
|
|
超温跳闸 |
|
● |
|
|
|
轻瓦斯告警 |
|
|
|
|
|
重瓦斯跳闸 |
|
|
|
|
|
低频减载 |
● |
|
|
|
|
PT切换 |
|
|
● |
|
|
PT断线告警 |
● |
|
● |
|
|
接地告警 |
● |
|
● |
|
|
合闸回路断线 |
● |
● |
|
● |
|
跳闸回路断线 |
● |
● |
|
● |
|
RS485通讯 |
|
|
|
|
|
电流测量功能 |
|
|
|
|
|
防 跳 |
|
|
|
|
|
自保持功能 |
|
|
|
|
|
装置自检 |
|
|
|
|
说明：1、标注有 ● 的表示对应的保护装置具备此功能；
2、若有特殊保护要求，请在技术确认表上注明，可按照用户技术要求制作。

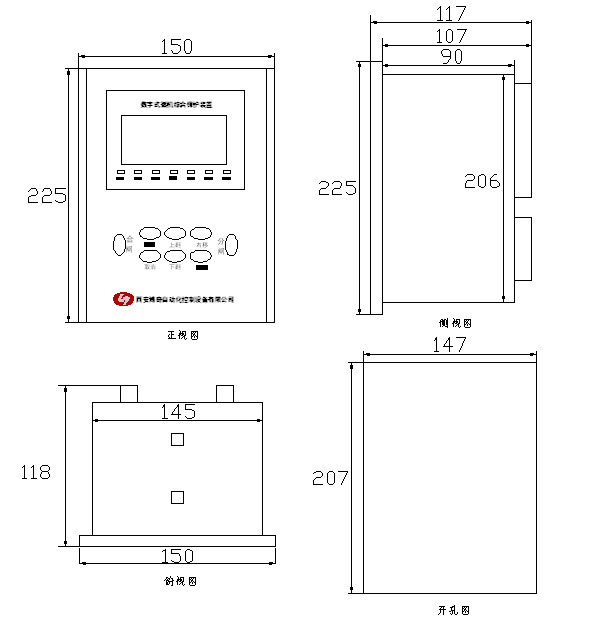

三、XBP200/300系列微机综合保护测控装置外形尺寸
说明： 本微机综合保护装置若用于环网柜的保护，可在订货时说明，我公司可将外形尺寸
调整为：225mm(高)*150mm(宽)*90mm(深)，开孔尺寸保持不变；调整后的微机综合保护装置
的安装方式、接线等其它技术参数均保持不变。
