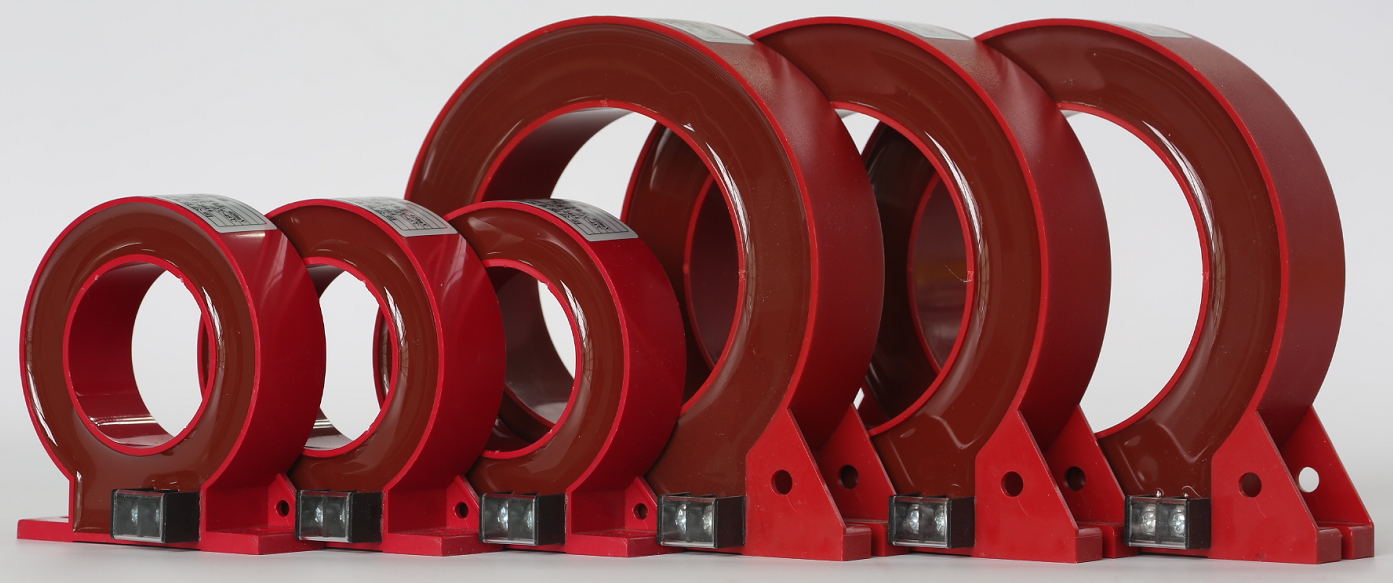

XBCT系列剩余电流互感器
剩余电流互感器安装于配电箱或低压柜内，用于测量三相或单相电气线路的剩余电流。安装时，应先拆开三相或单相线缆（或铜排），将相线（A、B、C）和零线（N）一起穿入剩余电流互感器的过线孔内，然后把线缆（或铜排）接好，再将剩余电流互感器的信号线与电气火灾监控探测器连接。剩余电流互感器是电气火灾监控系统中最关键的部件之一。
1. 功能特点
● 产品外壳采用阻燃ABS工程塑料（阻燃等级UL94 V-0）
● 环氧树脂浇注，稳定性好；
● 采用高导磁镍钢或纳米晶，线性度好、灵敏度高；
● 优异的平衡特性、具有强抗电磁场干扰能力；
● 结构简单体积小巧；
● 根据主回路所用的电缆规格（或铜排规格），有多种穿心孔径相对应；
● 圆形剩余电流互感器多用于穿电缆，矩形剩余电流互感器多用于穿铜排；
● 性价比高。
2. 主要技术参数
● 工作频率：50Hz-60Hz；
● 主回路额定电流：≤4000A；
● 额定一次剩余电流：1A；
● 额定二次电压：420mV；
● 额定连续热电流：2A；
● 线间绝缘：1000VAC；
● 工频耐压：≥3000V(R.M.S)( ≤2mA•1Min)；
● 绝缘强度：≥500MΩ/500V（DC）/min；
● 过载耐久：44A/5min；
● 温升：≤25℃(环境温度25℃)；
● 工作环境温度：-12℃ - +45℃；
● 工作环境湿度：≤90%；
● 贮存温度：-20℃ - +75℃；
● 阻燃等级：UL94 V-0。

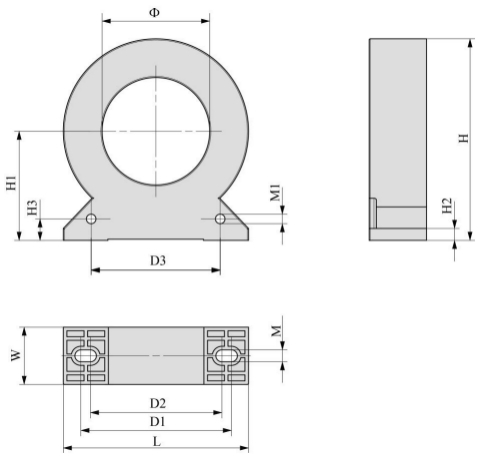

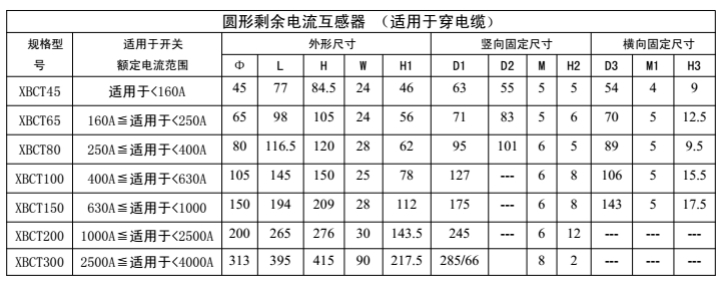

3. 圆形互感器规格及外形尺寸
|
